Umformverfahren

Arten von Umformverfahren

Druckumformen (DIN 8583)

  1. Walzen zwischen zwei oder mehreren (bis zu zwanzig) rotierenden Werkzeugen, den so genannten Walzen. Beispiele hierfür sind Brammen, Bleche, Folien, Schraubengewinde, Zahnräder.
  2. Freiformen; hierzu gehören u.a. Elektrostauchen (z.B. als Arbeitsgang vor dem Gesenkformen von Tellerventilen), Prägen von Blechteilen oder Münzen, Rundkneten und Auftreiben.
  3. Gesenkformen (Schmieden), Beispiele sind Kugeln und Schrauben.
  4. Eindrücken, zum Beispiel Körnen oder Anreißen.
  5. Durchdrücken, hierzu gehört das Strang- und Kaltfließpressen, beispielsweise Fließpressen von Hülsen.

Zugdruckumformen (DIN 8584)

  1. Durchziehen (beispielsweise Ziehen von Draht)
  2. Tiefziehen (beispielsweise von einer Platine/Ronde [Rohteil] zu einem Blechreindl [Bauchfoerm. Blech] in einer oder mehreren Stufen)
  3. Drücken
  4. Kragenziehen
  5. Knickbauchen
  6. Innenhochdruck-Weitstauchen

Zugumformen (DIN 8585)

  1. Längen
  2. Weiten
  3. Tiefen von KFZ-Schildern
  4. Werkzeugloses Drahtziehen

Biegeumformen (DIN 8586)

  1. Biegeumformen mit geradliniger Werkzeugbewegung
    1. Freies Biegen: Biegerichten, Freies Runden, Querkraftfreies Biegen
    2. Gesenkbiegen: Gesenkrunden, Gesenksicken, Gesenkbördeln, Innenhochdruck-Biegen
    3. Gleitziehbiegen
    4. Rollbiegen: Winden
    5. Knickbiegen
  2. Biegeumformen mit drehender Werkzeugbewegung
    1. Walzbiegen: Walzrunden, Walzrichten, Wellbiegen, Walzprofilieren (Walzsicken, Walzbördeln), Walzziehbiegen
    2. Schwenkbiegen
    3. Rundbiegen: Wickeln
    4. Umlaufbiegen
  3. Biegen mit Wirkenergie

Schubumformen (DIN 8587)

  1. Verdrehen von Geländerstäben
  2. Verschieben

Siehe auch Umformen

Darstellung von Umformverfahren

Das Urheberrecht dieser Animationen liegt beim Institut für Umformtechnik und Leichtbau der Technischen Universität Dortmund, das die Verwendung in diesem Wiki freundlicherweise gestattet hat.

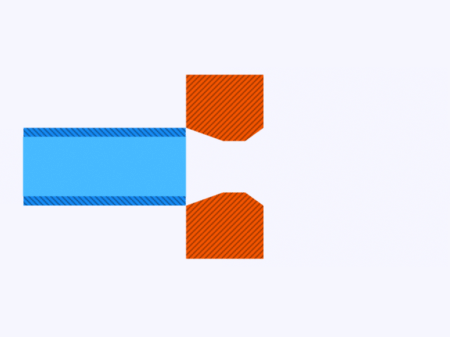

Durchziehen


Hochdruck-Blechumformung

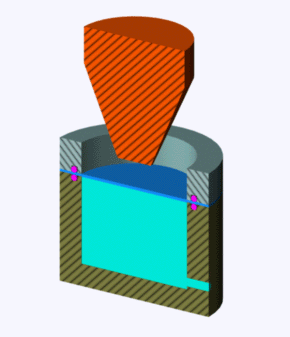

Hydromech. Tiefziehen


Incremental Forming

Incremental forming.gif

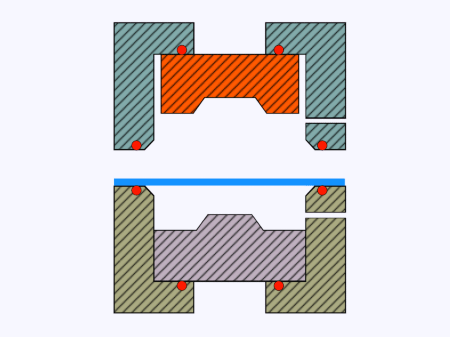

Pneumomechanisches Tiefziehen

Pneumomechanisches tiefzieh.gif

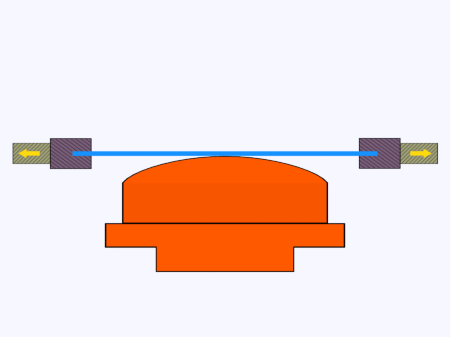

Streckziehen


Tiefziehen


Durchsetzfügen


Quellen

Animationen der Umformverfahren
